>>高台TB式新太郎号

高台TB式新太郎号

  <円滑な上下運動可能、磨り減りの少ないステンレススリーブ入り>

扱ぎ難さの原因はサビだった!!

手押しポンプは鋳物で出来ているため、経年していくうちにサビが出てきます。使用頻度が少なく間をあけて使用するとサビがポンプを扱ぎ難くする原因となります。またサビにより扱ぎ始めに赤水が出る原因にもなります。

新太郎号はステンレススリーブ・高台を採用した最新型のポンプです。内部のステンレススリーブにより錆び難く、円滑な上下動を達成しました。摩擦が少ないため、力のない方でも手押しポンプを扱ぎやすくなります。

打込井戸にも掘り井戸にも設置でき、 コンクリート製井戸蓋への直接固定もできます。さらに、ステンレスボルトを標準採用しており、ボルトも錆びにくく,、外しやすい仕様になっています。

新太郎号

ステンレススリーブ 円滑な上下運動を可能に!
ステンレススリーブ内蔵

鉄プレート
台板または鉄プレートからご選択いただけます。

オリジナルカラーロダン
ロダン色へ塗装することもできます。

商品仕様
種類 台板式、鉄プレート式
の2種
適用配管 40A
吸い込み揚程 7m
押し上げ能力 なし
揚水量 35〜60L/min
使用流体 井戸水
(常温0〜40度)
サイズ 35タイプ
シリンダー径が3寸5分
製造メーカー 東邦工業
保証期間 3年

ピストンについて
標準ではプラ玉仕様になっています。
木玉仕様、最強仕様に変更できます。
公共用の手押しポンプは最強仕様が
おすすめです。

パンフレット DL

製品図面(PDF) DL

新太郎号販売ページへ

商品情報を共有する


新太郎号図面

寸法図

(単位:mm)
管接続 a b c d e f g W   重量
Kgf
40
(1 1/2
B
80 335 62 106 678 765 45 175 Rc
11/2
13
番号 名称 主要部材

@

本体 FC150
1S ステンレススリーブ SUS304
A ハンドル FC200
B 水口 FC150
C ロッド棒 SS400、ユニクロメッキ ボルトサイズM10
5E プラ玉上部 PPもしくはPVC
5D ワンゴム 35 ワンゴム
5F プラ玉下部 PPもしくはPVC
E 合ゴム NR
I 台板 木製、塗装処理済み
10B 台締めボルト SUS304
J 高台 FC200
11B 平弁 NR+FC200
11C 平弁ガイド FC200
H 下次 FC200
2B ハンドル固定ボルト サイズ:M12 SUS304
3B 水口固定ボルト サイズ:M10 SUS304
4B ロッド棒取付ボルト サイズ:M10 SUS304
7B 玉下取付ボルト サイズ:M10 SUS304
10B 台締めボルト サイズ:M10 SUS304



このポンプの上位機種

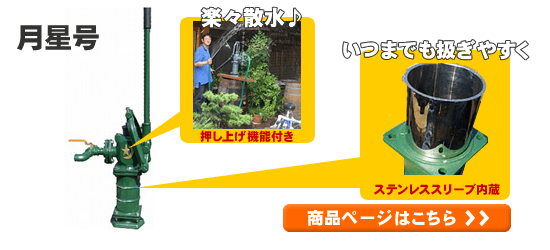

上位機種月星号

その他ステンレススリーブ内蔵ポンプ

他の手押しポンプを見る
