井戸TOP>配管方法、配管セット販売

手押しポンプ配管までのセット販売

「ポンプの配管方法について知識がない」という方も安心して施工していただけるよう、接着材、配管等まで含めて販売し、サポートすることも可能です。
配管はA・B・Cの3パターンご用意できます。
※掲載しているセット内容はあくまでも一例として紹介しております。現場によって必要な部材は異なってきますので詳細についてはご相談の上、決定となります。

配管方法(PDF)12、 3

配管接続のコツはこちら

配管のサイズについて

手押しポンプに使用する配管サイズは32A(VP30)、または40A(VP40)を使用します。

配管パターン

配管パターンA

手押しポンプの配管パターン


    配管パターンA 概要
  • スチール架台で、既存の井戸配
    管をまたぐように設置し、接着剤
    を使い配管を差し込んでいくだけ
    で完了するようにしました。
    作業に必要なもの
  • スパナ
  • 塩ビ接着剤(弊社でご用意)
    配管パターンA セット内容例
  • 手押しポンプ本体
  • スチール架台

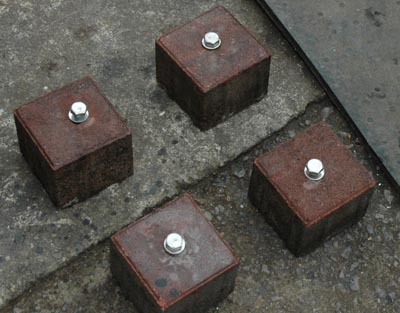

  • 基礎ブロック(スライドブロックなど)
  • バルブソケット
  • ソケット
  • 塩ビ管
  • フート弁
  • 落下防止紐(井戸が深い場合)



手押しポンプイス型スチール架台



手押しポンプ配管スライドブロック

    配管パターンA 実例
  • スチール架台で、既存の井戸配
    管をまたぐように設置し、接着剤
    を使い配管を差し込んでいくだけ
    で完了するようにしました。
    作業に必要なもの
  • スパナ
  • 塩ビ接着剤(弊社でご用意)
    配管パターンAセット内容実例
  • 手押しポンプ本体
  • スチール架台
  • 基礎ブロック(スライドブロックなど
  • バルブソケット
  • ソケット
  • 塩ビ管
  • フート弁
  • 落下防止紐(井戸深い場合)
    手押しポンプ取付工事
  • 井戸ポンプ代金別途
  • 出張作業費50000円
  • 雑材料20000円
    (内容によってことなります。)
    井戸蓋作成・架台作成
  • 木製 40,000円(約85cm直径)
    材質・寸法・形状により異なります
  • 手押しポンプステンレス架台
    30,000円
  • イス型スチール架台
    18,000円




配管パターンB

手押しポンプ配管パターンネジ接続


    配管パターンB 概要
  • 井戸蓋へのアンカー固定が難しく
    、台板の裏に防振ゴムを貼って対
    応。また、接着剤を使用せずに水
    栓ソケットとバルブソケットでネジ
    こんで配管する方法を採用。
    作業に必要なもの
  • スパナ
  • パイプレンチ
    配管パターンB セット内容例
  • 手押しポンプ本体
  • 防振ゴム
  • バルブソケット
  • 水栓ソケット
  • 塩ビ管
  • フート弁
  • 落下防止紐(井戸が深い場合)



土管井戸

土管井戸

台板滑り止め






    配管パターンB 実例
  • スチール架台で、既存の井戸配
    管をまたぐように設置し、接着剤
    を使い配管を差し込んでいくだけ
    で完了するようにしました。
    作業に必要なもの
  • スパナ
  • 塩ビ接着剤(弊社でご用意)
    配管パターンBセット内容実例
  • 手押しポンプ本体
  • スチール架台
  • 基礎ブロック
  • バルブソケット
  • ソケット
  • 塩ビ管
  • フート弁
  • 落下防止紐(井戸が深い場合)
    手押しポンプ取付工事
  • 井戸ポンプ代金別途
  • 出張作業費50000円
  • 雑材料20000円
    (内容によってことなります。)
    井戸蓋作成・架台作成
  • 木製 40,000円(約85cm直径)
    材質・寸法・形状により異なります
  • 手押しポンプステンレス架台
    30,000円
  • イス型スチール架台
    18,000円




配管パターンC

手押しポンプ配管パターンサクションホース


    配管パターンC 概要
  • 手押しポンプを常設できない環境
    で取り外しが可能な仕様を採用。
    作業に必要なもの
  • スパナ
  • 塩ビ接着剤(弊社でご用意)
    配管パターンC セット内容例
  • 手押しポンプ本体
  • スチール架台
  • バルブソケット
  • ソケット
  • 給水栓ソケット
  • カムロック
  • サクションホース
  • フート弁



ラッキー号イス型架台取付

サクションホース

    配管パターンC 実例
  • スチール架台で、既存の井戸配
    管をまたぐように設置し、接着剤
    を使い配管を差し込んでいくだけ
    で完了するようにしました。
    作業に必要なもの
  • スパナ
  • 塩ビ接着剤(弊社でご用意)
    配管パターンCセット内容実例
  • 手押しポンプ本体
  • スチール架台
  • 基礎ブロック
  • バルブソケット
  • ソケット
  • 塩ビ管
  • フート弁
手押しポンプと電動ポンプの共有配管

特殊な配管事例

手押しポンプ・電動ポンプ共有配管例

手押しポンプと電動ポンプで同じ配管を
共有して使用することができます。
※共有せずに分けて配管できる場合は
分けて配管した方が望ましいです。

普段は電動ポンプを使用、災害時には
手押しポンプを使用できるようにサクショ
ンホースを使用して着脱を楽にしていま
す。

手押しポンプ、電動ポンプ共有配管

共有配管実例

    実例で使用した材料
  • ステンレススリーブ内蔵・新太郎
  • ステンレス架台
  • スライドブロック
  • サクションホース・ホースカップリ
    ング付き 内径32



ファイアーキャット号

移動型手押しポンプ


    ファイアーキャット号 概要
  • 配管パターンCの代案としてファイ
    アーキャット号を使用することもで
    きます。ファイアーキャット号は手
    押しポンプを搭載して移動可能な
    台車です。

お客様の確認事項

事前にお客様で水面まで深さをご確認ください。7m以上については深井戸ポンプとなります。コストは大幅にあがり、設置をみあわせることが多々あります。現場状況がわかる画像データもメールでお送りください。 ひもの先に浮き(ペットボトルに半分まで水をいれる)をつけて井戸の中にいれて水面までの深さを測ります。 次にひもの先に水に沈む重いものをつけて井戸の中にいれて井戸底までの深さを測ります。

見積を依頼する

※上記のA、B、Cのセット例以外でも御見積できます。手押しポンプと配管のみの販売もいたします。
