NIRA6B（ニラロクビー）　

事例

可動幅が少なく揚水が可能なのでホース
を使用しながらの操作も用意に行えます
。

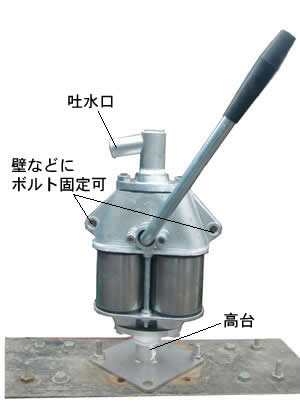

写真の事例は高台＋ステンレス架台＋
コンクリート基礎（６０ｃｍ＊１２ｃｍ角・２
本） で固定したものです。

事例２

簡単に入手できる家庭用浄水器と組み
合わせて災害時に水をろ過することがで
きます。

※プール・受水層などの水道水をためた
場所、化学物質が混ざる恐れのある場所
は不可

災害時に簡単に持ち運べるようにしたい
など、カスタマイズ可能です。お気軽にご
相談ください。

標準付属品

• 本体
• 廃盤エルボホースノズル２５A
  （ホース内径25ミリ対応）
• 廃盤ホースノズル２５A　２個
  （内径２５ミリ対応）
• ホースバンド
• コーチスクリュー２本
  （壁に固定する際に使用）
• シールテープ
• バルブソケット

本体部品表

1.ボディコンプリート

2.シャフトシール

３.シリンダーシール

４．プランジャーシール

5.プランジャーコンプリート

６．シリンダーパイプ

７．ボトムバルブ

８．ボトムバルブ本体

９．フランジガスケット

１０．ナット　M10

１１．ハンドルラバーグリップ

１２．シールカラー

１３．ナットM8

１４．フランジ　２５A

１５．フランジ　２０A
（取り扱いなし）

１６．ワッシャー

材質

レバーハンドル・
レバーメカニズム
ボルト・ナット
はスチール

ポンプ本体
ピストン
はアルミ鋳物

パッキン類：二トリルゴム

シリンダー：ステンレス




高台

• 高台（台板・鉄プレート・架台等への固定に使用可）
  材質：ステンレス
  取付口：25Aオスネジ
  穴ピッチ：105mm
  (穴ピッチご相談ください。)
• 架台（ご相談ください。）

呼び水チーズ

• 呼び水用にプラグをしたチーズです。必要なときにプラグをあけて呼び水を行うことができます。

NIRA6B専用架台　アポロ

開閉式のステンレス三脚架台です。
ワンタッチでサクションホースを接続
できます。

軽量でばらして持ち運べるので防災用
として重宝します。

詳しくはアポロのページへ

高台＋台板

直接高台をコンクリートに打ちつけること
もできますが、必要に応じて台板の上に
固定することもできます。
