>>雨水コレクターシリーズ

雨水コレクターシリーズ

WISY<ウィジー>コレクター GSフィルター・FSフィルター

雨水取水装置最上位機種 抜群のメンテナンス性で公共用におすすめ
東本願寺、富士山山頂などで採用されています。

リーフレット (パンフレット内容の上段が雨水コレクターです。)

パンフレット表 DL

パンフレット裏 DL

公共施設やマンション、商業ビルなど、大きな施設になると樋のサイズは75mm以上になるのが一般的です。このような施設への雨水利用に対して一般家庭用のフィルターでは対応することに無理があります。雨水コレクターを採用することで、沈殿槽などのスペースを軽減し、設備のコスト低減にもつながります。

雨水タンクとウィジーコレクター

ウィジーコレクター構成部品

取水する仕組み



雨水コレクターGS/FSの特徴

    地上縦樋設置型
  • 雨水コレクターGS/FSは地上の縦樋に設置するタイプの雨水コレクターです。
    雨樋にゴミなどを溜めない
  • 外周部から水をとるために、ゴミが溜まる余地のない構造。ゴミが溜まって腐敗するフィルター装置とは根本的に異なります。
  • ゴミが溜まらないため、分解して水を腐らせる有機物を防止することができます。 (そもそもトイにゴミが溜まること自体がトイ本来の目的から離れていると言えます。)
    清潔感
  • フィルター部分が乾くため、じめじめせず清潔感を保てます。
    メンテナンスが容易
  • 着脱が簡単に行うことができます。
  • 手の届きやすい位置に設置可能で、半年に一度、フィルターを洗浄するだけです。
  • 知らない内にゴミが詰まってトイから水があふれるような製品ではありません。
    耐久性
  • ステンレス製であることから半永久的に使用することが可能。プラスチック製品に比べて劣化に強い製品です。
    初期雨水カット対応
  • ステンレスメッシュが濡れるまでは、水はメッシュを通過せずそのまま落下します。
    取水停止可能
  • 取水停止用パーツ「ブラインドインサート」で取水停止が可能(別売)
    抜群の回収率80%(標準的な使用状態)
  • 流れてくる雨水の8割を回収できます。

屋根面積の数値を入れて1時間でどれだけ雨が集まるか確認してみてください。(半角数字で入力)

弱い雨(3mm/h)が降った場合
樋が担当する屋根面積 u
集められる水量の目安 L/h

GS・FSの使い分け

FSは洗濯・トイレ、GSは庭の散水・洗車
  • GSは庭の散水・洗車
  • FSは洗濯・トレイの洗浄水

初期雨水カットの仕組み

初期雨水カットの仕組み

商品リスト

商品名 メッシュサイズ 対応塩ビ樋
FS100

0.28mm

VU/VP100

FS90

0.28mm

VU/VP75

GS100

0.44mm

VU/VP100

GS90 0.44mm VU/VP75

GS75

0.44mm

75mm

GS90+丸60アダプター

0.44mm

丸60mm

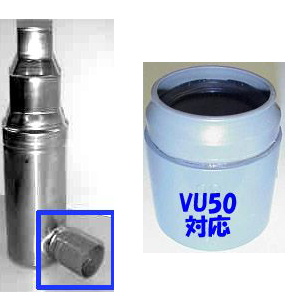

エルボ付き接続ホース

塩ビ配管ソケット

付属継手





部品

    エルボ付接続ホース (上写真)
  • ホース長:約45cm
  • ホース内径:32mm
  • VP25の塩ビ管 差込対応可
  • こちらはオプション品です。
    接続ソケット (下写真)

  • 50A対応の継ぎ手
    標準ではこちらがつきます。

採用実績一例

FS実績表

日付 件名 品名
2009年 吉田保育所 FS90×2
  小笠原複合施設 FS100
2010年 エデンフィールド新築工事 FS100
  長崎市中央消防署 FS100他 計2
  滑石公民館・滑石児童館 FS100×4
  ものづくり大学校教育研修施設 FS100他 計6
  湯浅小学校改築等工事 FS90×6
2011年 イオン伊丹西作業所 FS100
  島原第一小学校旧校舎改築機会設備工事 FS100他 計6
  鳴門市消防庁舎改築工事 FS100他 計7
  東部地区公共施設新築給排水衛生設備工事 FS100×5
  福井村田製作所 宮崎工場 FS100
  西日本シティ銀行南小倉支店改修工事 FS100
上記以前の実績 富士山頂トイレ(静岡)
  東本願寺
  国土交通省本省屋上
  北九州空港
  トヨタカローラ東村山店
  JR土山駅
  モンタナ修道院
  コープ草加
  砺波市立東部小学校
  新宿区西早稲田中学校

GS実績表

日付 件名 品名
2010年 豊田市緑のリサイクル施設建築工事 G100
  釜利谷消防出張所 GS100
  中央有隣学院 GS90
  志賀幼稚園 GS100×2
  深谷上柴ショッピングセンター GS100
  わくわくビレッジ GS100
  熊本市内小中学校 GS100他 計15
  ふたば幼稚園造園工事 GS100
  柏の葉アーバンデザインセンター GS100
  さざなみ幼稚園 GS90
  ハウジングオペレーション
北海道内モデルハウス
GS75×2
2011年 東村山市本町地区プロジェクト GS100
  千里中央サウスタワー GS100
  まこと幼稚園 GS100×2
  小平にこにこ保育園増築工事 GS100
  なるパーク屋上庭園 GS100
  昭和学院幼稚部 GS100
  相模原市向陽小学校・上溝中学校 GS100×2
  イオン越谷レイクサイドSC新築工事 GS125×12
  モービルGS GS100
  野並住宅給排水工事 GS100
  世田谷区城山分庁舎 GS100


ご注文方法

ご注文はメール、お電話、FAX、もしくはネットショップでご注文いただけます。
※ネットショップ未掲載の商品についてはお問い合わせください。
ネットショップ 雨水取水装置のページへのリンク→  ネットショップはこちら

資料

(パンフレット内容の上段が雨水コレクターです。)

パンフレット表 DL

パンフレット裏 DL

製品図面(PDF) DL

製品図面(CAD) DL
