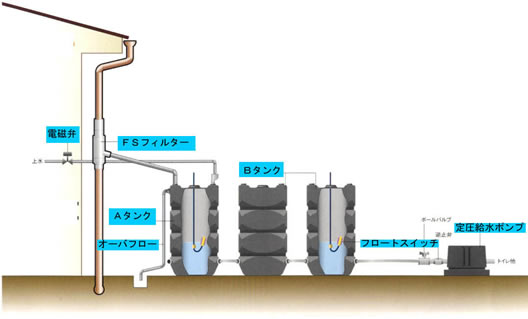

エレファント（ローテックス）システムの基本構成

○定圧給水ポンプは、蛇口が開かれると自動的稼動するものです。
○タンク内の雨水が不足すると、電磁弁がタンク内のフロートスイッチにより電磁弁が開き、上水がタンク内に供給されます。
○水位が低くなるとポンプの空運転防止のため、フロートスイッチによりポンプの電源をオフにします。

基本構成から、フロートスイッチを電極棒に変更、操作盤をあらかじめ内臓した定圧給水ポンプ、ムサシシステムとのミックスなどバリエーションをつけてご提案します。シップスでは絶えず、よりよいシステム構成ができるよう努力しております。設計の際は、ぜひご連絡ください。

設置例写真

製品	説明	写真
雨水貯留タンク	容量750L,1000L 同容量タンクは連結可能
雨水コレクター （トイ設置型FSフィルターもしくは地下埋設型WFFフィルター）	雨水収集装置。標準でVP・VU75および100に対応
転倒防止架台

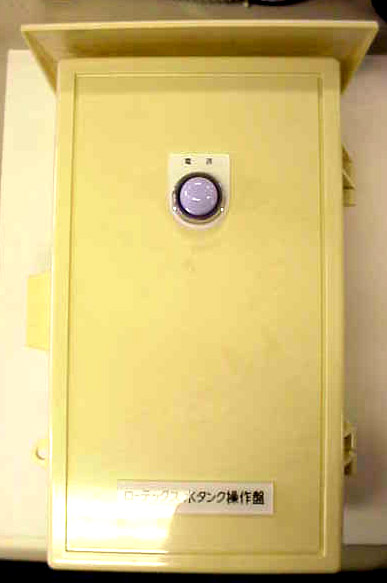

操作盤	専用フロートスイッチと連動して、ポンプの空運転停止、上水の補給を制御する。
上水供給セット	フロートスイッチ、電磁弁、ホッパー（上水受ジョウゴ）

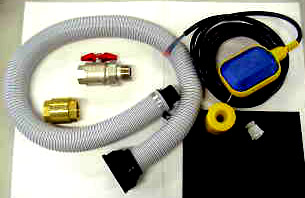

ポンプ接続キット	フロートスイッチ、逆支弁、接続ホース、バルブ（25A)
スピンダウンフィルター	ポンプの出口に取り付けて微粒子を除去する。 サイズは20Aより、メッシュサイズ140

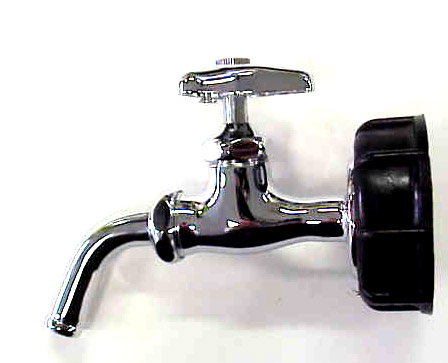

エレファント用蛇口

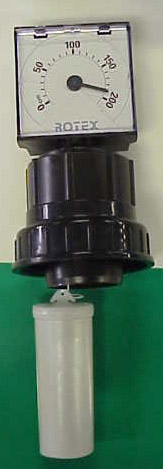

水位計
エレファオント 専用ポンプ 　 THP2-155S 100V単層　呼び出力150W　２０L／min　H=14m THP2-205S １00V単層　呼び出力200W　２1L／min　H=19m THP2-405S １00V単層　呼び出力400W　31L／min　H=21m
